Etape 4 : Saisie de schéma et routage
Après définition des fonctionnalités souhaitées et de l’architecture électronique ; après le choix des composants, on réalise la saisie de schéma qui décrit la façon dont les divers composants et blocs de fonction sont reliés entre eux :

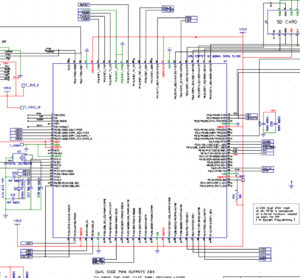

Aperçu du schéma électrique
Lorsque le schéma est terminé, on passe au ‘routage’ du circuit imprimé qui consiste à placer les composants sur la carte et réaliser les connexions souhaitées. Lorsqu’on commence le routage, on place les composants typiquement en s’inspirant du schéma et on se trouve devant un ‘chevelu’ dans lequel les connexions à réaliser sont représentées par des lignes droites théoriques, en bleu sur la figure :

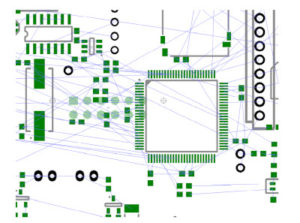

Début du routage, vue du ‘chevelu’
On trace alors les pistes de cuivre qui vont réaliser les connexions, en les plaçant sur les différentes couches prévues sur le circuit imprimé (ici on utilise 2 couches, la face avant et la face arrière, mais des circuits complexes peuvent nécessiter 4 ou 6 couches, ou bien plus)

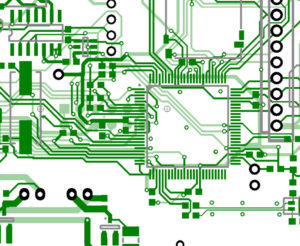

Vue du routage terminé sur 2 couches
En réalité, pour finaliser le routage, il faut tenir compte de nombreuses règles de l’art qui servent à garantir les performances de la carte et respecter les contraintes de fabrication. Saisie de schéma, placement des composants et routage sont réalisés de manière interactive, souvent par la même personne. Le mode traditionnel dans lequel le routage est sous-traité à un spécialiste qui reçoit le schéma d’un concepteur tend à disparaître car les outils de conception modernes permettent de passer facilement de la saisie de schéma au routage et vice-versa, tout en vérifiant automatiquement la correspondance entre le routage et le schéma et une bonne partie des règles de conception.

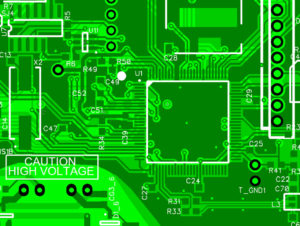

Vue du circuit terminé, avec plans de masse
